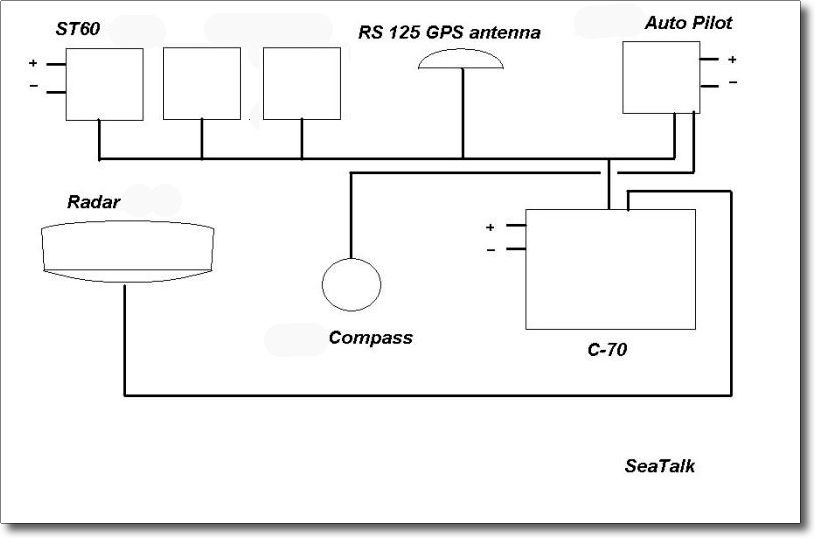

Mo Fischer 37 « Bhantiarna Jane "An bhfuil an trealamh ag an bonn de traidisiúnta antenna Raymarine GPS, an Triúr na n-ionstraimí gaoithe, doimhneacht-treoluas, agus léitheoir cárta teaglaim / Radar C70 :
I mí na Samhna 2010, La lecture de ce blog m’a fortement incité a me procurer un multiplexeur. Rialú a ionstraimí loingseoireachta agus an imeall an iPhone a fheiceáil i ndáiríre le tionscadal dúshlánach. Na bogearraí nascleanúint iNavX Tá an-tarraingteach le haghaidh a praghas agus beidh infheistíocht den scoth i bhfianaise a fheabhsú go leanúnach ag a forbróir.
Coimisiúnaithe i mí na Nollag, an IMUX tháinig leis an mbliain nua. Fadhb ar bith le haghaidh suiteáil le SeaTalk. Just a chruthú atreorú ón Seatalk cábla. Mar atá léirithe sa léaráid seo a leanas, breiseán tú an sreang dearg ar an (+), mais ar (-) agus an tsreang buí go seolann sé sonraí ar an gcinneadh Seatalk (S) de l'IMUX. Oibríonn sé seo go maith le cúrsa agus tablet iPad tá ag éirí go tapa ina fíor-riachtanach.

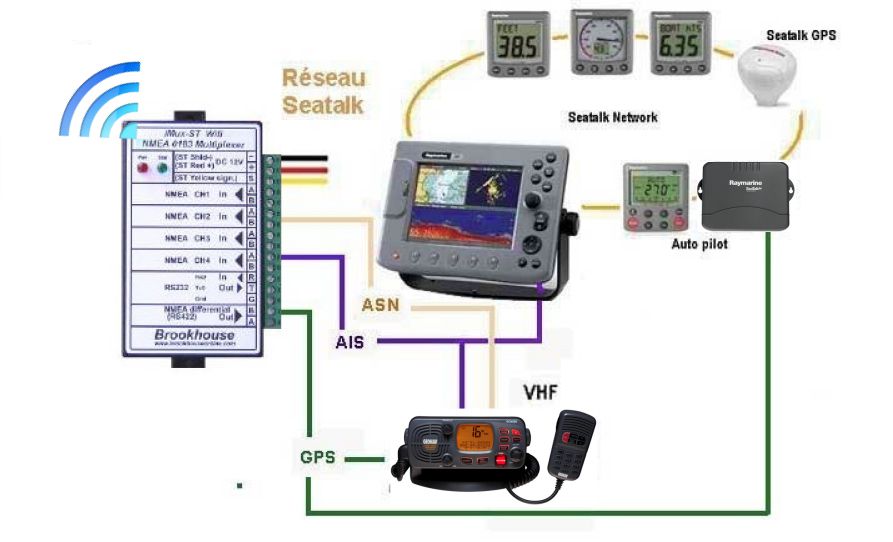

An cumraíocht iomlán ceangailte leis an IMUX
Beidh an raidió ar bord ceiliúradh a chomóradh tríochadú. Formidable ag fáil, ST-144 a thuilleadh ar bharr na teicneolaíochta. L’acquisition d’une VHF ASN/AIS a été programmée en remplacement. Is é an tsamhail a roghnaíodh RO4800 anois clasaiceach, dhíoltar faoi thrí brandaí éagsúla (Raidió Aigéan, Geonav agus Navicom), thagann sé ón soláthróir céanna na hÁise go raibh roinnt fadhbanna bogearraí ag seoladh, désormais résolus depuis les versions 2.02 agus uachtair. Roghnaíodh Geonav múnla dá ar fáil i stoc.
Ba chóir don IMUX an saol níos éasca a chur ar bun ar an eolas nach mór a taistil ar an líonra wifi ndán don iPhone nó an iPad.
Céim : anailís ar an tionscadal sreangú
- La VHF transmet les informations AIS à 38400 bps, an IMUX Tá ionchur deartha go sonrach le haghaidh an. Mar sin, AIS VHF AMACH Ceanglóir ar an AIS CH4.
- An t-eolas ó na ASN as an VHF agus go bhfuil siad faighte ag an CH2 IMUX.
- Ní mór an raidió faisnéis ón GPS a bheith ag obair i gceart, Tá eolas riachtanach ar fáil ar an RS422 IMUX NMEA AMACH. Cette sortie est également connectée à l’entrée NMEA IN du Pilote pour lui communiquer les infos que iNavX transmet sur le Waypoint actif via le WIFI.
An dara céim : chríochnú an doiciméad ullmhúcháin do na sreangú

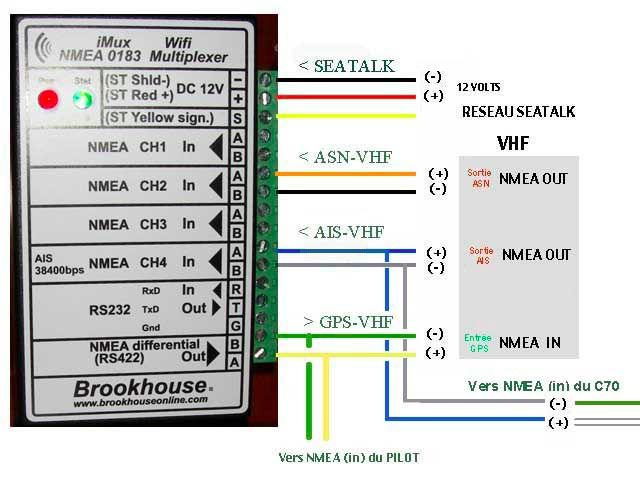

Prionsabal na sreangú IMUX
Eolas ó Seatalk ag triall ar IMUX:
- Sreang Dubh (-) ST ST IMUX SHLD
- Thread (+) ST IMUX Dearg
- Wire Buí (sonraí) ST IMUX
Information ASN en provenance de la VHF
- Oráiste (+) A CH2 ar IMUX
- Black (-) ar IMUX CH2 B
Faisnéis AIS ón VHF
- Gorm (+) A CH4 ar IMUX
- Gray (-) CH4 ar IMUX B
Scanadh : Ós rud é go cur saoirsí áirithe leis na soláthróirí NMEA caighdeánach, d'fhéadfadh sé a bheith riachtanach, Is é a cheangal leis an tsreang bán (chun na críche seo) qui sort de l’iMux sur le connecteur A du CH4, trí chur isteach friotóir 1200 2000Ω le haghaidh ar an sreang céanna bán (féach grianghraf i gcoinne).
GPS faisnéis den IMUX ag triall ar an VHF
- Glas (-) sur iMux NMEA AMACH B
- Buí (+) sur iMux NMEA AMACH A
Fadhb le réiteach
Sa chumraíocht an C70 tracer, fhaigheann aon eolas mar gheall ar an AIS. An réiteach : envoyer également les informations en provenance de la VHF sur l’entrée NMEA du C70. Le signal émis pouvant alimenter quatre récepteurs suivants les normes NMEA.
- C70 I Blanc (+) AIS VHF-AMACH (+) Gorm
- I C70 Glas (-) sur VHF-AIS OUT (-) liath
Leis an gcineál seo sreangaithe, Is féidir leis an C70 a bheith múchta, an fhaisnéis go léir ó na hionstraimí GPS agus leanúint ag taisteal ar an líonra Seatalk. Is féidir leis an iPad tharchur freisin ar na bóithre píolótach. Chun an tseirbhís chéanna a bhfuil an chumhacht tomhaltas laghdú go mór agus an inléiteacht i bhfad níos fearr. Le C70 reste néanmoins disponible notamment pour l’utilisation du Radar dans des circonstances plus difficiles.
Sin an teoiric, bogadh ar aghaidh a bheith ag obair phraiticiúil !

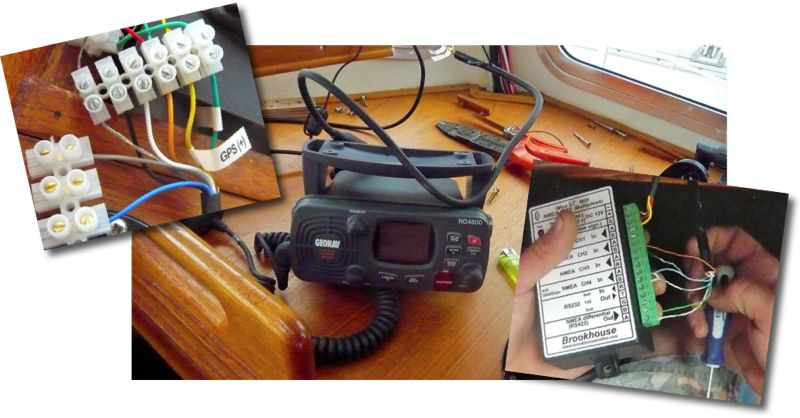

Cúpla uair an chloig de tinkering le sreang i gceart ...

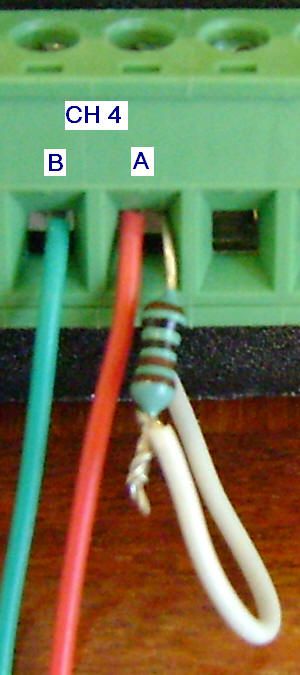

Sreangú AIS Roghnach
Tar éis chríochnú na sreangú ag an pointe seo a leanas doiciméad ag sreangú phointe a rinneadh, Deimhníonn an chéad tástáil le hoibriú cuí an aistriú na sonraí GPS ar an VHF, Ní iPad ach eolas a fháil AIS.
Dar leis an doiciméadú na Brookhouse ar IMUX, an tsreang bán (roghnach) Tá stripped agus nasctha leis an cónascaire A CH4 I. Fadhb ar bith, Longa laistigh de 25 míle a thaispeántar ar an iPad (VHF Antenna chuirtear mizzen). Tabhair faoi deara gur féidir é a chur isteach friotóir 1200 go 2000 Ω idir an sreang bán agus an Ceanglóir A as an mbealach isteach ar CH4 ón IMUX.
A bheith cúramach, Is féidir suiteáil den chineál seo a dhéanamh anois gan deacracht i bhfad ró-.

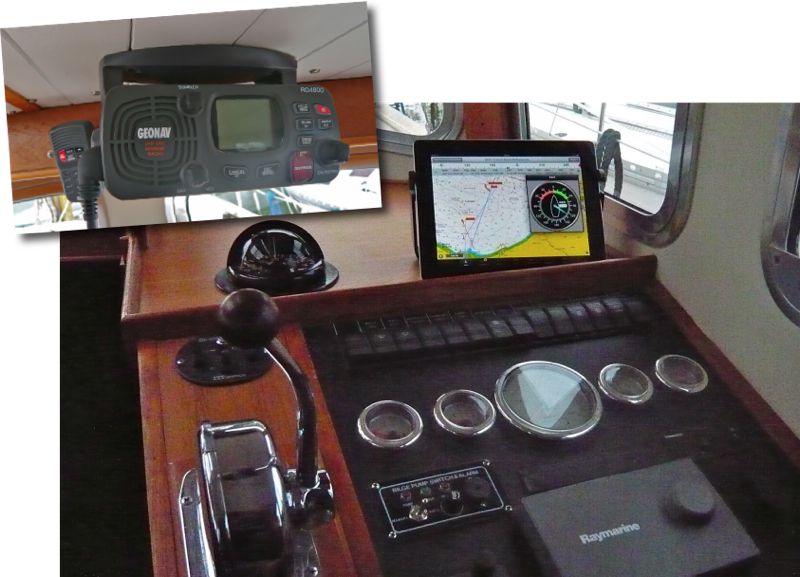

É an toradh deiridh :
Agus tá anseo roinnt gabhálacha iPad :
A farantóireachta 30 nóid sa Mhuir nIocht !

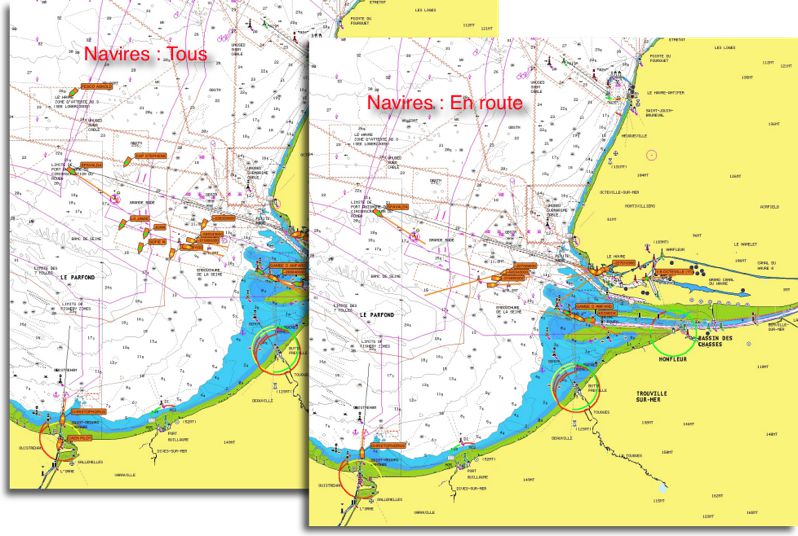

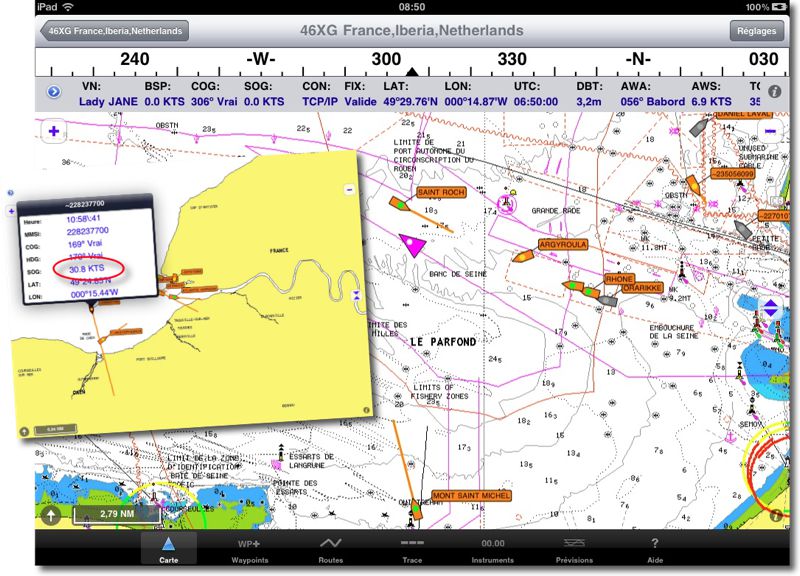

Spriocanna AIS le iNavX ar mo iPad
Suiteáil, téacsanna, grianghraif agus screenshots an údair.
Nóta Francis :
An isteach IMUX taithí i seachadtaí do roinnt míonna. An méid nach raibh coinne na n-orduithe domhan leis na fadhbanna soláthair a chomhdhéanann í a bheith pionós ar an táirgeadh na cuideachta seo. Seachadtaí atá sceidealta go n-atosóidh luath i mí Iúil, ag díriú an chéad orduithe ar feitheamh. Beidh sé fanacht ar dócha go bhfuil cúpla seachtain sula bhfaigheann siad ar ais an táirge seo iontach.
—
airteagal gaolmhara :
iMux, le multiplexer wifi iPad
—
facebook
twitter
LinkedIn
delicious
r-phost
Cultúr Wed
COG
Seableue
Is féidir le Teacht Raymarine NMEA I tracer bheith ag baint leis chomh maith leis an Amach RS232 (38400 bps) de l'IMUX. Cuireann sé seo an leas a bhaint na sonraí go léir AIS agus DSC chuig an plotter. Shuiteáil a lán daoine freisin compás leictreonach (Cineál fluxgate), nó a aisghabháil autopilot NMEA, ceangal siad le dul isteach saor in aisce ar an IMUX, a chur ar fáil thar a bheith cruinn sonraí gceannteideal. Sa tslí seo tá an tracer feidhmeanna is éifeachtaí forleagain íomhá ARPA Radar. iNavX úsáid freisin as na sonraí a NMEA gan aon fhadhbanna le haghaidh compás leictreonach. Ceangailte ar an mbealach seo, cúrsa, Faigheann an tracer NMEA uirlisí, ach nach bhfuil sé sin fadhb mar a thógann an SeaTalk tosaíocht má na sonraí céanna a tharchur thar an líonra.
Wout
Brookhouse a ghabháil leis na sonraí tábhachtacha teicniúla. Agus chomh maith do chur ar an eolas dúinn go mbeadh orduithe a sheirbheáil sa Fhrainc sna seachtainí romhainn.
Dia duit,
beidh mór buíochas a ghabháil leat as an míniú ar téacs agus íomhánna ar an nascáil idir ár n-ionstraimí nascleanúint agus an táibléad a bheith an-láthair ar na báid anois.
Bheith i gcéim ullmhúcháin na trealaimh le haghaidh bád nua, úsáidtear facilities / rásaíocht, Iarr mé féin an cheist an Distance eolais ar ais Chun Waypoint, WVMG, XTE, iNavX ar fáil leis an Iphone a fanacht tirim ar an tábla chairt, le haghaidh taispeántais a ghnóthú an cockpit.
Tagann an t-eolas ó na hionstraimí chuig an IMUX, agus a athdháileadh ar an Iphone, Is é a mhalairt a bhaint amach ?
I do Montange timpeall ar SeaTalk, an gcalafort (sreang buí)agus ní mór dá bhrí sin, biderctionnel IMUX chomhtháthú mar chuid den ghréasán.
Le húsáid le cineál eile de líonra, dealraíonn sé go gcaithfidh an IMUX a wired ach NMEA, Sa chás seo lorg an t-eolas is féidir iad a chur ar taispeáint ?
Go raibh maith agat as do chomhairle agus eolas teicniúil dá bhforáiltear i do bhlag,
cordially,
Philippe
Sna socruithe TCP / IP iNavX, más rud é gníomhach « Répéter vers AP », l’Cabhair iNavX a dúirt tú :
Beidh sé leor chun ceangal, sa bhreis ar an píolótach, le comharthaí timthriallacha il le haschur NMEA Difreálach RS422 an t-ordú IMUX a thaispeáint go léir na sonraí atá ag teastáil.
Le Caighdeán IMUX, úsáidimid an gcalafort RS232 (Rx / TX / Gnd), chun na feidhmeanna céanna leis an gcalafort SeaTalk, chun ceangal le loingseoireacht. Mar shampla,, an de Lárnach Silva NX2 (nó a chomhionann Furuno FI30) Tá port RS232 go n-oibríonn le multiplexers. Mar sin féin, tá sé deacair a rá le haghaidh gach brandaí nár tástáladh fós, Ní NMEA prótacal i gcónaí chun feidhme go cuí ag déantóirí. Féach ar mo alt ar an ábhar seo.
An suiteáil GPS seachtracha, raymarine GPS is gá nó is bhfuil sé ag luí le haon sampla NMEA GPS prótacal: Garmin, Magellan,srl.
Is féidir aon GPS le haschur le sonraí NMEA bheith ag baint le multiplexer. Sa chás reatha (Lárnach Raymarine) D'fhéadfadh nasc seachtrach GPS cónascaire CH1.
Aghaidh leis an neamh-infhaighteacht ainsealach IMUX, Roghnaigh mé do na Luamh WLN10 Digiteach (mar an gcéanna leis an IAIS gan an t-eisitheoir AIS, NMEA-amháin cuibheoir wifi) ordú ó iPadNav (freisin teagmháil a dhéanamh an-mhaith).
Breiseán mé sa RT650 cáiliúil. Ar dtús is cosúil go simplí : an gorm agus liath ar an aschur AIS ar ionchuir chomhfhreagracha WLN10 agus rollaí sé.
Ach amháin go fheicim aon abairt NMEA le hidirthuras iNavX.
Is é an t-ionchur GPS sreinge leis an raidió agus oibríonn sé breá i AIS ar an scáileán inmheánach.
Rinne mé iarrachtaí éagsúla agus comhéadan sreangú / éagsúla : 422 ag an gorm agus liath (agus 38400 nó 4800 baud agus athchumrú an WLN10 glacadh leis an athrú i minicíocht), RS232 tríd an sreang oráiste agus leathan ar, ag an gorm agus an bréad, bréad le talamh nó gan a ….
Coimre, Mé mo theanga a thabhairt do na cat.
An IMUX, an cáiliúil « fil blanc » Dealraíonn sé chun deis a oibriú cuí an RT650 IMUX. Ach cosúil le rud ar (Ní chineál sin de snáithe) sur le WLN10. Mar sin, ?
Má tá duine ag smaoineamh mé spéis.
Steph.
